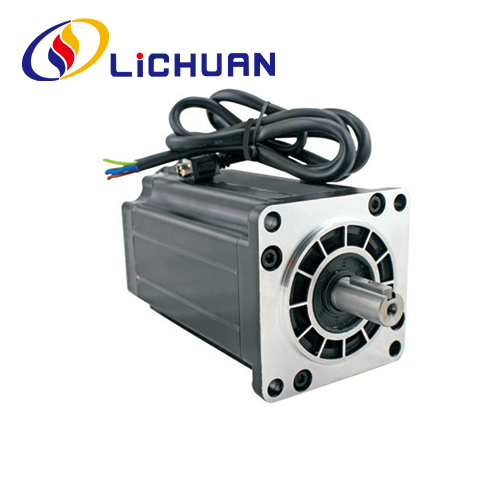

Động cơ bước vòng kín 110 Series 3 pha Nema42

LICHUAN® là nhà sản xuất Động cơ bước vòng kín 110 Series 3 pha Nema42 hàng đầu Trung Quốc với chất lượng cao và giá cả hợp lý. Chào mừng bạn đến liên hệ với chúng tôi.

Gửi yêu cầu

Mô tả Sản phẩm

Động cơ bước vòng kín 110 Series 3 pha Nema42 chất lượng cao được cung cấp bởi nhà sản xuất Trung Quốc LICHUAN®. Mua trực tiếp Động cơ bước vòng kín 3 pha Nema42 Series 110 có chất lượng cao với giá thấp.

Động cơ bước vòng kín Nema42 3 pha dòng 110, sử dụng nguyên liệu thô chất lượng cao và thép silicon nam châm vĩnh cửu tiêu chuẩn cao, với bộ mã hóa có độ chính xác cao 1000 dòng, khắc phục hoàn toàn các vấn đề về bước của động cơ bước vòng hở, đồng thời tăng cường đáng kể hiệu suất tốc độ cao của động cơ, Để tạo điều kiện thuận lợi cho việc nâng cấp chương trình truyền động từng bước truyền thống, giảm chi phí so với động cơ servo để giảm hơn 50%. Chiều dài động cơ 161mm ~ 219mm, phạm vi mô-men xoắn: 12N.m ~ 20N.m, đường kính trục động cơ 19mm. Động cơ bước vòng kín Nema42 3 pha dòng 110 có thể phù hợp với trình điều khiển 3 loại: RS485. Trình điều khiển điều khiển Canopen.Pulse.

Thông số hiệu suất điện

Mục	Thông số kỹ thuật
Độ chính xác của góc bước	±5%(Bước đầy đủ)
Độ chính xác kháng chiến	±10%(20oC)
Điện cảm Độ chính xác	±20%(1KHZ)
Nhiệt độ tăng	Tối đa 80°oC(dòng điện định mức, bật nguồn 2 pha)
Nhiệt độ môi trường xung quanh	-20oC~* 50oC
Vật liệu chống điện	100MQMin 500VDC
Độ bền điện môi	500V AC 1 phút
Allowable Radial Load	0,02 mm Tối đa. (tải 450g)
Tải trọng lực đẩy cho phép	0,08 mm Tối đa. (tải 450g)
Tải trọng hướng tâm Tối đa	220N(20 mm từ bề mặt mặt bích)
Tải trọng tối đa của trục	60N

Serles	Bước chân Góc(")	Chiều dài (mm)	Giữ Mô-men xoắn (N.m)	Giai đoạn Hiện tại (A)	Luân phiên Quán tính (g.cm2)	Giai đoạn Kháng cự (Q)	Giai đoạn Độ tự cảm (mH)	trận đấu tài xế	Chỉ huy dây (Không.)	Trọng lượng (kg)
LC110H3151	1.2	161	12	6.0	9720	1.89	8.34	LCDA2260E	3	6.6
LC110H3185	1.2	185	16	6.4	13560	1.89	8.73	LCDA2260E	3	9.0
LC110H3219	1.2	219	20	6.9	17400	1.859	7.26	LCDA2260E	3	11.1

Trên đây là những sản phẩm tiêu biểu. Sản phẩm có thể được tùy chỉnh!

Hình dạng và kích thước lắp đặt (đơn vị:mm)

Chế độ trục của động cơ

Người mẫu	trục Đường kính (mm)	trục Phần mở rộng (mm)	Shaftt Chiều dài (mm)
LC110H3151	f19	Rãnh then 6x 30	40
LC110H3185	f19	Rãnh then 6x 30	40
LC110H3219	f19	Rãnh then 6x 30	40

Sơ đồ nối dây động cơ

Màu dây động cơ

Định nghĩa của bộ mã hóa Màu chì

1	màu vàng	EB+
2	màu xanh lá	EB-
3	đen	EA+
4	màu xanh da trời	EA-
5	Màu đỏ	+5VCC
6	Trắng	EGND

Ghi chú

1.Các pha phải được kết nối chính xác trong khi kết nối động cơ và Trình điều khiển.
2. Sự sinh nhiệt rõ ràng của động cơ có thể xảy ra trong điều kiện điều kiện lái xe khác nhau. Nhiệt độ bề mặt của động cơ được phép vượt quá 85°C trong quá trình hoạt động.
3. Động cơ phải được định vị bằng cách lắp đặt con thỏ trên nắp trước của động cơ, phải chú ý đến lỗi sự phù hợp và độ đồng tâm giữa trục động cơ và tải trọng phải được kiểm soát chặt chẽ. Động cơ bước vòng có thể phù hợp với trình điều khiển 3 loại: RS485. Trình điều khiển điều khiển Canopen.Pulse.

Sơ đồ nối dây ứng dụng

Một hệ thống điều khiển động cơ bước hoàn chỉnh phải bao gồm sản phẩm được hiển thị bên dưới

Bao bì sản phẩm

Nhà máy Lichuan Máy sản xuất sản phẩm

Máy khắc
Thiết bị phủ
Máy đánh dấu sợi cuối cùng
Máy vặn vít
Máy kiểm tra
Máy in UV

Máy hàn tự động
Giữ máy kiểm tra mô-men xoắn
Máy vít ốc
Máy đo dao động

Ứng dụng công nghiệp

Cánh tay robot
Máy cắt laser
in 3d
Máy cnc
Xác nhận tự động
Máy khắc
