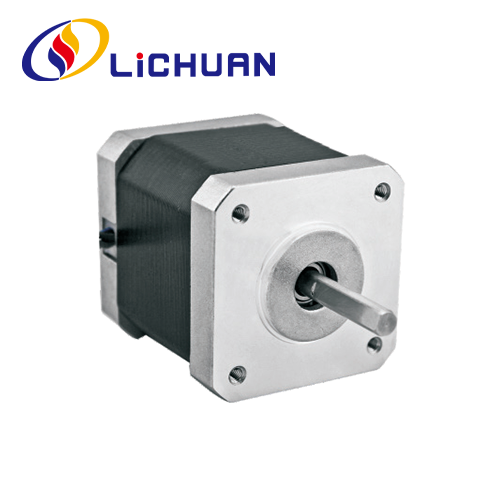

Động cơ bước lai 2 pha Nema 24 Series 86

Nhà máy trực tiếp 86 Series 2 Phase Nema 24 Hybrid Stepper Motor sản xuất tại Trung Quốc. LICHUAN® là nhà sản xuất và cung cấp Động cơ bước lai Nema 24 Series 24 Series 86 tại Trung Quốc.

Gửi yêu cầu

Mô tả Sản phẩm

LICHUAN® nhiệt liệt chào mừng bạn đến bán buôn Động cơ bước lai 86 Series 2 Pha Nema 24 từ nhà máy của chúng tôi. Sản phẩm của chúng tôi đã được chứng nhận CE và hiện có số lượng lớn hàng tồn kho tại nhà máy. Nhà máy Lichuan có hơn 14 năm kinh nghiệm sản xuất. Chúng tôi hỗ trợ OEM & ODM, Chúng tôi sẽ cung cấp cho bạn dịch vụ tốt và giá chiết khấu tại nhà máy. Chúng tôi hoan nghênh nhiều nhà phân phối hơn tham gia LICHUAN.

Động cơ bước vòng kín Nema34 2 pha dòng 86, sử dụng nguyên liệu thô chất lượng cao và thép silicon nam châm vĩnh cửu tiêu chuẩn cao, với bộ mã hóa có độ chính xác cao 1000 dòng, khắc phục hoàn toàn các vấn đề về bước của động cơ bước vòng hở, đồng thời tăng cường đáng kể hiệu suất tốc độ cao của động cơ, Để tạo điều kiện thuận lợi cho việc nâng cấp chương trình truyền động từng bước truyền thống, giảm chi phí so với động cơ servo để giảm hơn 50%. Chiều dài động cơ 82mm ~ 176mm, dải mô-men xoắn: 3N.m ~ 12N.m, đường kính trục động cơ 14mm. Động cơ bước vòng kín Nema34 2 pha dòng 86 có thể phù hợp với trình điều khiển 4 loại: RS485. Canopen. Ethercat. Trình điều khiển xung.

Thông số hiệu suất điện

Mục	Thông số kỹ thuật
Độ chính xác của góc bước	±5%(Bước đầy đủ)
Độ chính xác kháng chiến	±10%(20oC)
Điện cảm Độ chính xác	±20%(1KHZ)
Nhiệt độ tăng	Tối đa 80oC(dòng điện định mức, bật nguồn 2 pha)
Nhiệt độ môi trường xung quanh	-20oC~*50oC
Vật liệu chống điện	100MQMin 500VDC
Độ bền điện môi	500V AC 1 phút
Tải trọng hướng tâm cho phép	Tối đa 0,02 mm (tải 450 g)
Tải trọng lực đẩy cho phép	Tối đa 0,08 mm (tải 450g)
Tải trọng hướng tâm Tối đa	28N(20mm từ bề mặt mặt bích)
Tải trọng tối đa của trục	10N

Serles	Bước chân Góc(")	Động cơ Chiều dài (mm)	Giữ Mô-men xoắn (N.m)	Đã xếp hạng Hiện tại (A)	Giai đoạn Kháng cự (Q)	Giai đoạn Độ tự cảm (mH)	Cánh quạt Quán tính (g.cm)	Động cơ Trọng lượng (Kg)	Chỉ huy Dây (Không.)
LC42HS28	1.8	28	0.12	1.2	0.8	1.0	30	0.15	4
LC42HS34	1.8	34	0.21	1.2	1.2	1.8	35	0.22	4
LC42HS40	1.8	40	0.3	1.2	1.5	2.8	54	0.3	4
LC42HS48	1.8	48	0.4	1.2	1.2	1.6	68	0.38	4
LC42HS60	1.8	60	0.6	1.2	2.75	6.4	102	0.5	4

Trên đây là những sản phẩm tiêu biểu. Sản phẩm có thể được tùy chỉnh!

Hình dạng và kích thước lắp đặt (đơn vị: mm)

Chế độ trục của động cơ

Người mẫu	trục Đường kính (mm)	trục Phần mở rộng (mm)	trục Chiều dài (mm)
LC42HS28	f5	Cắt chữ D 0,5 x 15	24
LC42HS34	f5	Cắt chữ D 0,5x15	24
LC42HS40	f5	Cắt chữ D 0,5x15	24
LC42HS48	f5	Cắt chữ D 0,5x15	24
LC42HS60	f5	Cắt chữ D 0,5 x 15	24

Đường cong đặc tính tần số mô-men xoắn

Sơ đồ Wirin động cơ

Sơ đồ nối dây ứng dụng

Một hệ thống điều khiển động cơ bước hoàn chỉnh phải bao gồm sản phẩm được hiển thị bên dưới

Nhà máy Lichuan Máy sản xuất sản phẩm

Máy khắc
Thiết bị phủ
Máy đánh dấu sợi cuối cùng
Máy vặn vít
Máy kiểm tra
Máy in UV

Máy hàn tự động
Giữ máy kiểm tra mô-men xoắn
Máy vít ốc
Máy đo dao động

Ứng dụng công nghiệp

Cánh tay robot
Máy cắt laser
in 3d
Máy cnc
Xác nhận tự động
Máy khắc
