Chức năng truyền động | Hướng dẫn |
vi bước thiết lập phân khu |
Có thể thiết lập 15 phân chia vi bước cho Trình điều khiển thông qua 4 công tắc quay số SW5~SW8. Trình điều khiển sẽ dừng trong khi thiết lập phân chia. Xem hướng dẫn trên bảng điều khiển để biết cài đặt phân chia vi bước. |
Cài đặt hiện tại đầu ra | Có thể đặt 8 dòng điện đầu ra cho Trình điều khiển thông qua 3 công tắc quay số SW1~SW3. Xem hướng dẫn trên bảng điều khiển để biết cài đặt dòng điện đầu ra. |
Chức năng nửa dòng tự động | Chức năng bán dòng tự động có thể được cài đặt cho Trình điều khiển thông qua công tắc SW4. TẮT có nghĩa là dòng tĩnh được đặt thành một nửa dòng điện hoạt động; BẬT có nghĩa là dòng tĩnh và dòng động là như nhau. SW4 phải được đặt ở chế độ TẮT trong mục đích sử dụng thông thường nhằm giảm sinh nhiệt của động cơ và bộ dẫn động cũng như để cải thiện độ tin cậy. Khoảng 0,3 giây sau khi mạch xung dừng, dòng điện sẽ tự động giảm 50% (giá trị thực tế 55%) và về mặt lý thuyết, lượng nhiệt sinh ra sẽ giảm 65%. |
Giao diện tín hiệu | PUL+ và PUL- là các cực dương và cực âm của điều khiển tín hiệu xung; DIR+ và DIR- là cực dương và cực âm của tín hiệu định hướng, ENA+ và ENA- là cực dương và cực âm của tín hiệu kích hoạt. |
Giao diện động cơ | A+ và A- kết nối với cực dương và cực âm của cuộn dây pha A của động cơ bước; B+ và B- kết nối với các cực dương và cực âm, Khi bật cuộn dây pha A và B, hướng động cơ bật sẽ bị đảo ngược; |
Đầu nối nguồn | Nguồn điện DC, dải điện áp đầu vào hoạt động: 20V~50VDC, điện áp hoạt động 36VDC được đề xuất, nguồn điện phải cao hơn 100W. |
Đèn báo | Trên Driver có 1 đèn báo xanh và 1 đèn báo đỏ. Đèn xanh là đèn báo nguồn, nó sáng khi Trình điều khiển được kết nối với nguồn điện; đèn màu đỏ là đèn báo lỗi, nó sẽ sáng khi xảy ra lỗi quá điện áp hoặc quá dòng. Đèn báo màu đỏ tắt sau khi loại bỏ lỗi. Lỗi của Trình điều khiển chỉ có thể được loại bỏ bằng cách kết nối lại với nguồn điện và tái sử dụng. |
Cài đặt Ghi chú |
Kích thước của Trình điều khiển:116x69,2x26,5mm, khoảng cách lắp đặt các lỗ: 109mm. Có thể chọn cả cài đặt ngang và dọc (đề xuất cài đặt dọc). Bộ điều khiển phải được lắp sát vào vỏ kim loại để tản nhiệt. |

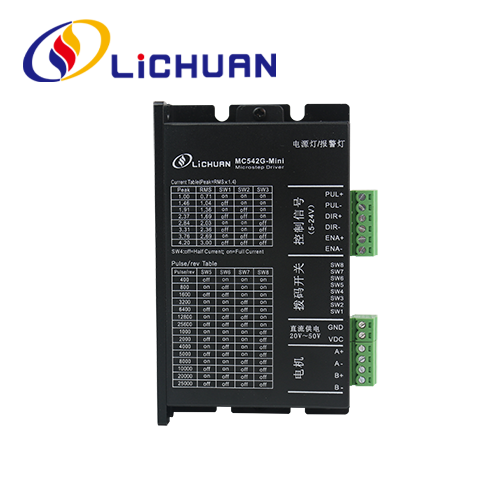

Độ chính xác phân chia, dòng điện động và một nửa/đầy đủ có thể được đặt cho Trình điều khiển MC542-Mini thông qua công tắc quay số 8 bit như sau:
Dòng điện đầu ra đỉnh | Xuất ra dòng điện trung bình | SW1 | SW2 | SW3 |
1.0A | 0,71A | TRÊN | TRÊN | TRÊN |
1,46A | 1,04A | tắt | TRÊN | TRÊN |
1,91A | 1,36A | TRÊN | tắt | TRÊN |
2,37A | 1,69A | tắt | tắt | TRÊN |
2,84A | 2,03A | TRÊN | TRÊN | tắt |
3,31A | 2,36A | tắt | TRÊN | tắt |
3,76A | 2,69A | TRÊN | tắt | tắt |
4.2A | 3.0A | tắt | tắt | tắt |
Bước/cuộc cách mạng | SW5 | SW6 | SW7 | SW8 |
Mặc định | TRÊN | TRÊN | TRÊN | TRÊN |
400 | tắt | TRÊN | TRÊN | TRÊN |
800 | TRÊN | tắt | TRÊN | TRÊN |
1600 | tắt | tắt | TRÊN | TRÊN |
3200 | TRÊN | TRÊN | tắt | TRÊN |
6400 | tắt | TRÊN | tắt | TRÊN |
12800 | TRÊN | tắt | tắt | TRÊN |
25600 | tắt | tắt | tắt | TRÊN |
1000 | TRÊN | TRÊN | TRÊN | tắt |
2000 | tắt | TRÊN | TRÊN | tắt |
4000 | TRÊN | tắt | TRÊN | tắt |
5000 | tắt | tắt | TRÊN | tắt |
8000 | TRÊN | TRÊN | tắt | tắt |
10000 | tắt | TRÊN | tắt | tắt |
20000 | TRÊN | tắt | tắt | tắt |
25000 | tắt | tắt | tắt | tắt |
