Trình điều khiển động cơ bước lai 2 pha siêu mượt

LICHUAN® là nhà sản xuất và cung cấp Trình điều khiển động cơ bước lai 2 pha siêu mượt tại Trung Quốc.

Gửi yêu cầu

Mô tả Sản phẩm

Trình điều khiển động cơ bước lai 2 pha siêu mượt chất lượng giá rẻ Còn hàng. LICHUAN® là nhà sản xuất và cung cấp Trình điều khiển động cơ bước lai 2 pha siêu mượt tại Trung Quốc.

Giơi thiệu sản phẩm

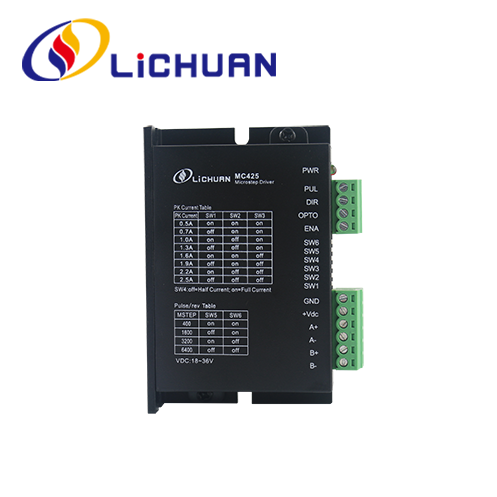

MC425E áp dụng công nghệ điều khiển servo và chip DSP điều khiển động cơ đặc biệt mới nhất, giải quyết hoàn toàn các vấn đề thiếu bước cho động cơ bước vòng hở, rõ ràng cải thiện hiệu suất động cơ ở tốc độ cao, giảm sinh nhiệt và độ rung của động cơ, tăng tốc độ xử lý và độ chính xác của máy, giảm sự tiêu thụ năng lượng. áp dụng cho động cơ bước lai Nema17 2 pha, thuận tiện cho việc nâng cấp các giải pháp điều khiển bước truyền thống và giảm đáng kể chi phí.

Tính năng MC425E

● Dải điện áp đầu vào: DC18V～36V
● Dòng điện cực đại tối đa: 2,5A
● Phạm vi phân khu: 400～6400ppr
● Dạng xung: xung + hướng
● Tần số đáp ứng xung: 0～200KHz
● Chức năng tự động điều chỉnh thông số động cơ Với các chức năng bảo vệ như quá điện áp, quá dòng, lỗi theo dõi vượt quá dung sai, v.v.
● Thêm chi tiết Vui lòng kiểm tra hướng dẫn sử dụng trình điều khiển trên danh mục “tải xuống”.

Thông số kỹ thuật

● Dải điện áp đầu vào: DC18V～36V
● Dòng điện cực đại tối đa: 2,5A
● Phạm vi phân khu: 400～6400ppr
● Dạng xung: xung + hướng
● Tần số đáp ứng xung: 0～200KHz
● Chức năng tự động điều chỉnh thông số động cơ
● Với các chức năng bảo vệ như quá áp, quá dòng, theo dõi lỗi vượt quá dung sai, v.v.

Thông số môi trường

● Nhiệt độ bảo quản: -20oC~65oC
● Nhiệt độ hoạt động: 0oC~50oC
● Độ ẩm hoạt động:40～90%RH(không ngưng tụ)
● Tần số rung: dưới 0,5G(4,9m/s2)10Hz~ 55Hz (hoạt động không liên tục)
● Tránh bụi, vết dầu, khí ăn mòn, nơi có quá nhiều độ ẩm và rung động quá mạnh, cấm khí dễ cháy và bụi dẫn điện

Mô tả chức năng ổ đĩa

Chức năng truyền động	Hướng dẫn
vi bước thiết lập phân khu	Có thể đặt 4 phân chia vi bước cho Trình điều khiển thông qua 2 công tắc quay số SW5~SW6. Trình điều khiển sẽ bị dừng trong khi thiết lập phân mục. Xem hướng dẫn trên bảng điều khiển để biết cài đặt phân chia vi bước.
Sản lượng hiện tại cài đặt	Có thể cài đặt 8 dòng điện đầu ra cho Trình điều khiển thông qua 3 công tắc quay số SW1~SW3. Xem hướng dẫn trên bảng điều khiển để biết cài đặt hiện tại đầu ra.
Chức năng nửa dòng tự động	Chức năng bán dòng tự động có thể được cài đặt cho Trình điều khiển thông qua công tắc SW4. TẮT có nghĩa là dòng tĩnh được đặt thành một nửa dòng điện hoạt động; BẬT có nghĩa là dòng tĩnh và dòng động là như nhau. SW4 phải được đặt ở chế độ TẮT trong mục đích sử dụng thông thường nhằm giảm sinh nhiệt của động cơ và bộ dẫn động cũng như để cải thiện độ tin cậy. Khoảng 0,3 giây sau khi mạch xung dừng, dòng điện sẽ tự động giảm 50% (giá trị thực tế 55%) và về mặt lý thuyết, lượng nhiệt sinh ra sẽ giảm 65%.
Giao diện tín hiệu	PULi là cực âm của điều khiển tín hiệu xung; DIR là cực âm của tín hiệu định hướng; ENA là cực âm của tín hiệu kích hoạt; OPT là cực dương của tín hiệu xung/hướng/kích hoạt (thiết bị đầu cuối công cộng 5V).
Giao diện động cơ	A+ và A- kết nối với cực dương và cực âm của cuộn dây pha A của động cơ bước; B+ và B- kết nối với cực dương và cực âm của cuộn dây pha B của động cơ bước. Khi cuộn dây pha A và B được chuyển đổi, hướng động cơ sẽ bị đảo ngược.
Đầu nối nguồn	Nguồn điện DC, dải điện áp đầu vào hoạt động: đề xuất 18V-36VDC, 24V DC
Đèn báo	Trên Driver có 1 đèn báo xanh và 1 đèn báo đỏ. Đèn xanh là đèn báo nguồn, nó sáng khi Trình điều khiển được kết nối với nguồn điện; đèn màu đỏ là đèn báo lỗi, nó sáng khi xảy ra lỗi quá điện áp hoặc quá dòng. Đèn báo màu đỏ sẽ tắt sau khi loại bỏ lỗi. Lỗi của Trình điều khiển chỉ có thể được khắc phục bằng cách kết nối lại với nguồn điện và tái sử dụng.
Cài đặt Ghi chú	Kích thước của Driver: 86x55x20,5mm, khoảng cách lắp đặt lỗ: 79mm. Có thể chọn cả cài đặt ngang và dọc (đề xuất cài đặt dọc). Bộ điều khiển phải được lắp sát vào vỏ kim loại để tản nhiệt.

Cài đặt tham số

Độ chính xác phân chia, dòng điện động và một nửa/đầy đủ có thể được đặt cho Trình điều khiển MC425E thông qua công tắc quay số 6 bit như sau:

Cài đặt hiện tại làm việc

Dòng điện đầu ra đỉnh	SW1	SW2	SW3
0,5A	TRÊN	TRÊN	TRÊN
0,7A	tắt	TRÊN	TRÊN
1.0A	TRÊN	tắt	TRÊN
1,3A	tắt	tắt	TRÊN
1.6A	TRÊN	TRÊN	tắt
1.9A	tắt	TRÊN	tắt
2.2A	TRÊN	tắt	tắt
2,5A	tắt	tắt	tắt

Kích thước lắp đặt (đơn vị: mm)

Cài đặt phân chia microstep

Bước/cuộc cách mạng	SW5	SW6
400	TRÊN	TRÊN
1600	tắt	TRÊN
3200	TRÊN	tắt
6400	tắt	tắt
